Крупнощитовая опалубка ST-120

Крупнощитовая опалубка ST-120

ST-120 – сборно-разборная крупнощитовая опалубка. Применяется при монолитном строительстве домов, промышленных сооружений, фундаментов, тоннелей.

Принцип сборки


Каркас щита ST-120 -  сварная стальная рамная конструкция замкнутого контура. В качестве палубы щита используется влагостойкая ламинированная фанера 18 мм. Щиты собираются в панели вертикально, горизонтально и с продольным смещением при помощи универсальных замков.

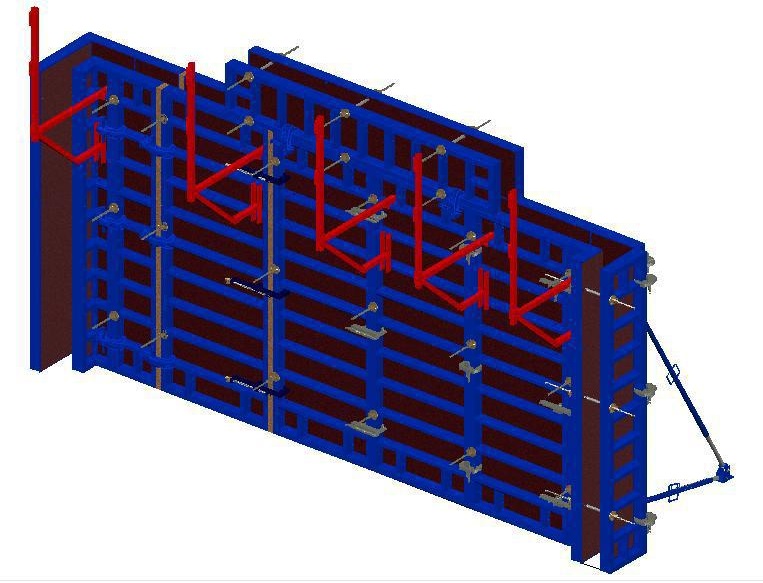

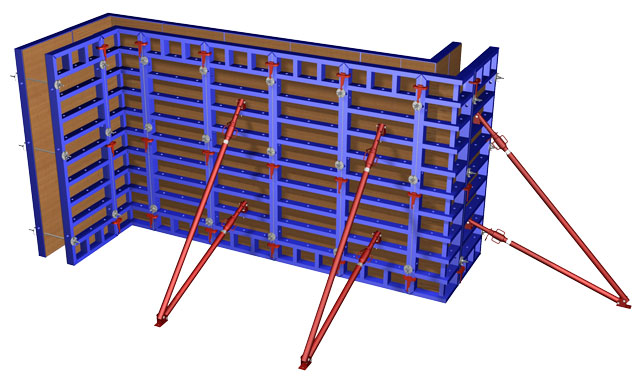

Опалубка снабжена подкосами, винтовые пары которых позволяют регулировать установку панели щитов в строго вертикальное положение. Для организации рабочего места по приемке бетона предусмотрены подмости с ограждениями, которые навешиваются на каркас щита.


Технические характеристики

Высота линейных и универсальных щитов 300-3300 мм с шагом 300 мм
Длина линейных и универсальных щитов 200-1200 мм с шагом 50 мм
Высота угловых щитов 300-3300 мм с шагом 300 мм
Длина угловых щитов 300-600 мм с шагом 50 мм
Материал каркаса Сталь
Толщина профиля 2,5 мм
Ширина профиля 120 мм
Материал палубы щита Ламинированная фанера
Средневесовой показатель 50 кг/кв. м
Максимальный прогиб L/400
Оборачиваемость щитов 250 циклов - каркас щита 80-90 циклов – фанера
Давление бетона 85 кН/кв.м




Преимущества опалубки ST-120

  • Полностью совместима с системами крупнощитовой опалубки, широко используемыми в России (Симба, Техно, Гамма, Альфа, Трио).
  • Стальной высокоточный цельнокатаный профиль замкнутого сечения гарантирует высокую жесткость и долговечность щитов.
  • Специальное порошковое покрытие щитов уменьшает прилипание бетона и облегчает очистку.

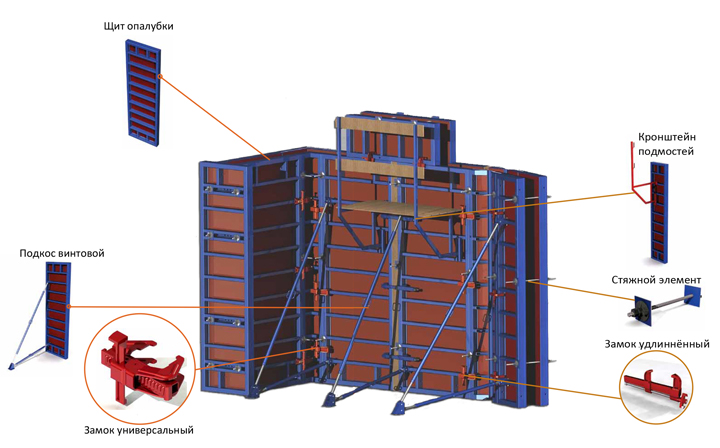

Основные конструктивные элементы опалубки ST-120

Линейные щиты

Предназначены для устройства опалубки при возведении прямых монолитных стен. Универсальны и взаимозаменяемы. Монтируются как в горизонтальном, так и в вертикальном положении. Противоположные щиты крепятся с помощью стяжных винтов с гайками, рядом стоящие щиты соединяются через замки. Панели щитов или отдельные щиты транспортируются с помощью опалубочного захвата

Универсальные щиты

Служат для формирования колонн, наружного угла, прямых участков стен. В отличие от универсальных щитов, имеют отверстия в раме с шагом 50 мм. Это дает возможность варьировать значение толщины стены или сечение колонны. При закрытии отверстий пластиковыми пробками такой щит используется как линейный.

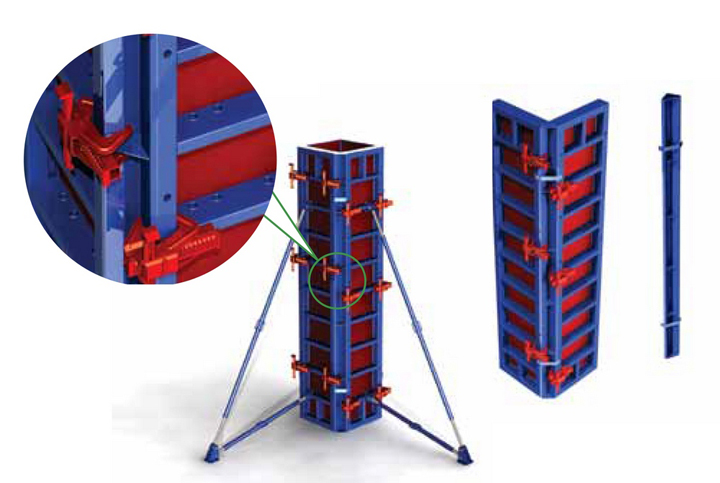

Опалубка колонн на универсальных щитах:

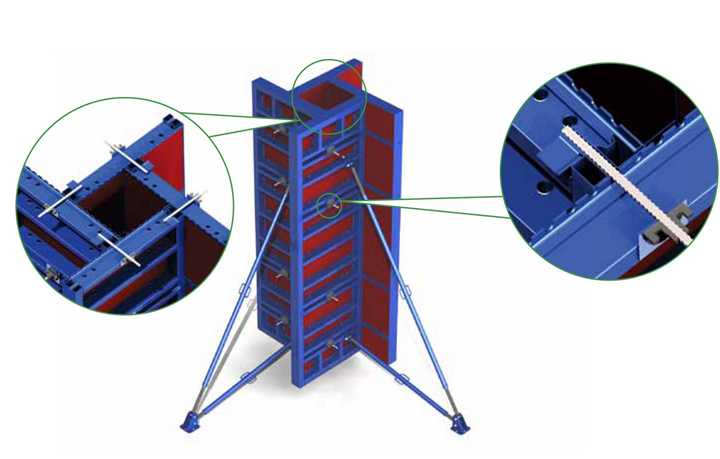

Опалубка колонн на линейных щитах с применением угольника:

Угловые щиты

Применяются для формирования внутренних прямых углов стены здания. Угловые шарнирные щиты служат для формирования непрямых углов стен здания от 75 до 285 градусов.

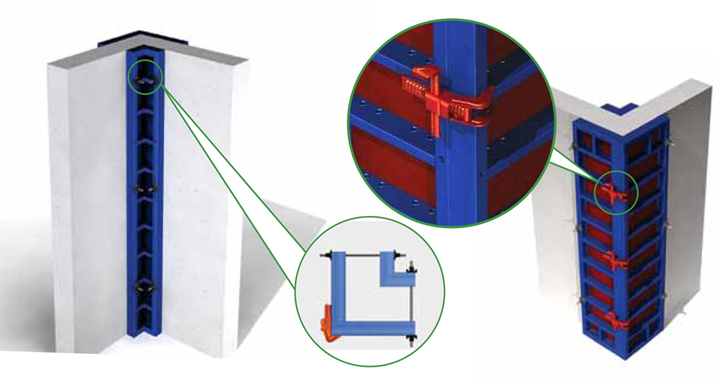

Угловые щиты и формирование прямых углов:

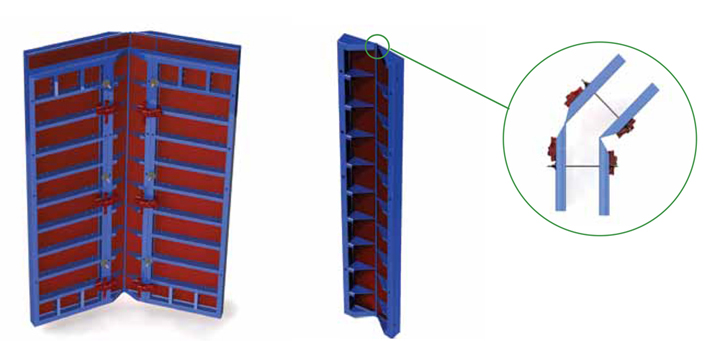

Шарнирные углы и формирование непрямых углов:

Системе опалубки ST-120 не требуется специальных элементов для формирования внешних углов. Наружные углы образуются посредством соединения щитов шириной 60 см и 72 см, которые также могут быть применены и при выполнении прямых стен.

Лифтовые шахты

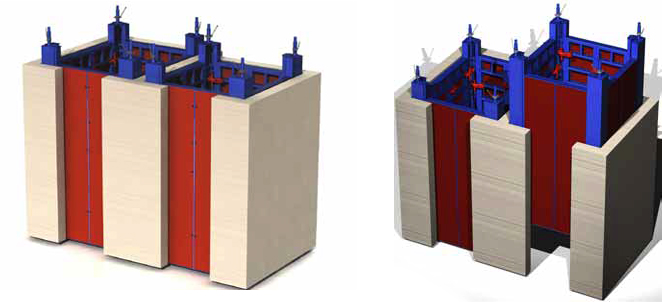

ST-120 также предлагает решение для заливки лифтовых шахт, когда внутреннее ядро шахты собирается только единожды. Стены лифтовой шахты сдвигаются и перемещаются при помощи распалубочных углов, распалубочных щитов и внутренних домкратов. Щит-компенсатор обеспечивает добор необходимой длины стены и легкую распалубку замкнутого контура.


Приобретение и доставка

Купить, крупнощитовую опалубку ST-120, компании Торговый Дом "Авилон" можно в офисах компании. Возможна доставка в любой регион России, как со склада, так и с завода изготовителя.
